Når jeg inspiserer ledningsnettfeil i kundekjøretøyer, støter jeg alltid på det samme problemet: fuktinntrenging som forårsaker pinnekorrosjon, der en billig tetning til slutt gjør kontrollmodulen ubrukelig. Det er derfor jeg tarAutomotive koblingspakningerseriøst. I løpet av de siste to årene har jeg i økende grad spesifisert løsninger fraGuoming gummifor programmer som trenger bevist pålitelighet uten gullbelagte priser – ikke fordi et merkenavn høres bra ut, men fordi forseglingssettene deres konsekvent treffer IP67-målet i min valideringsbygg og holder opp under riving og strekk under installasjon og omarbeid.
I henhold til funksjoner og bruksscenarier deler jeg vanligvis utvalget inn i tre familier som dekker 95 % av selen:

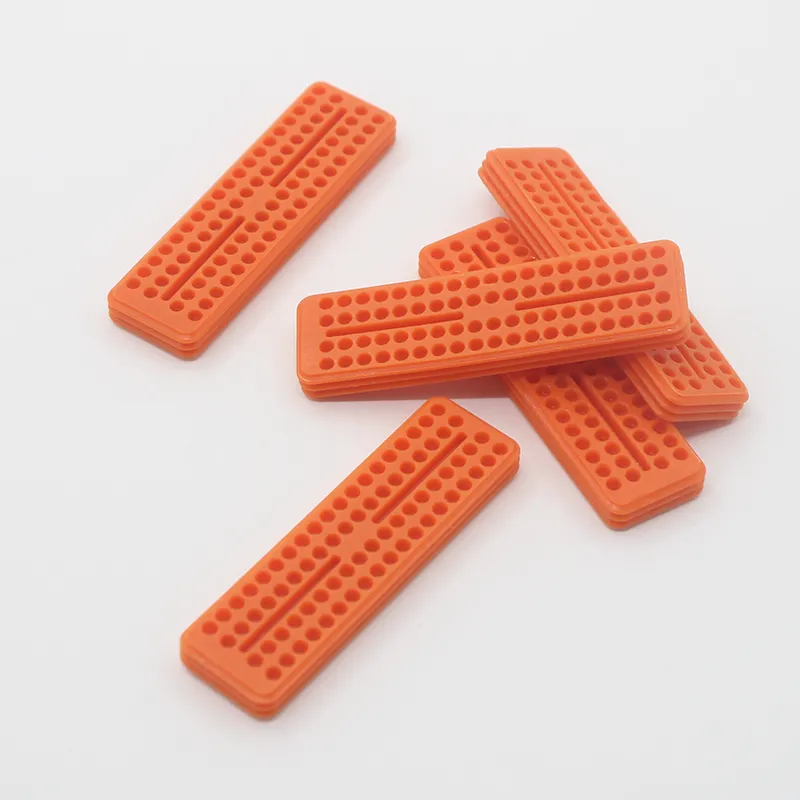

Koblingstetninger
Dette er perimeterpakninger som sitter mellom plugg- og stikkontakthusene for å holde vann og støv ute av det sammenkoblede grensesnittet.
Koblingspakninger
Disse pute- eller rammepakningene kompenserer for flathet, flensuregelmessigheter eller dekkplater rundt skottkoblinger.
Enkeltrådstetninger
Disse sitter på individuelle ledninger ved hulromsinngangen for å stoppe kapillært vannvandring langs lederen inn i koblingskroppen.
De leverervanntetting og støvtettingved kilden i stedet for å stole på servicefett som brytes ned over tid.
De stabiliserer elektrisk ytelse ved å forhindre elektrolytisk korrosjon og slitasje ved terminaler.
De reduserer garantiavbrudd knyttet til intermitterende CAN-feil, sensorutfall og HV-isolasjonsfeil.
| Scenario | Primærrisiko | Beste tetningstype | Gå-til-materiale | Fit Notes | Felttips |
|---|---|---|---|---|---|
| Hjulbrønn ABS-sele | Høytrykksspray, grus | Koblingsforsegling pluss entrådsforseglinger | Silikon eller FKM | Litt høyere kompresjonssett tillatt | Bekreft IP67 med trykkspray etter 24 timers termisk bløtlegging |
| Motorrom nær turbo | Varme og oljesprut | Enkeltrådstetninger | FKM eller HNBR | Bruk oljebestandig blanding | Unngå silikon nær vedvarende oljetåke |
| Tak ADAS kamera | UV og kondens | Koblingspakning | UV-stabilisert silikon | Lavt kompresjonssett er kritisk | Legg til avløpsbane for dugghendelser |
| Bagasjeromsbrønn batteripakke LV | Sprut og kapillær | Enkeltrådstetninger | EPDM eller silikon | Tett wire OD-kontroll | Crimp pull test før tetningssetet |
| HV inverter kjølevæske nærhet | Glykoleksponering | Koblingsforsegling | EPDM eller FKM | Sjekk svellespesifikasjonen i kjølevæsken | Trekk til huslåsen igjen etter varm bløtlegging |
I byggene mine har Guoming-spesifikasjoner omkretsforseglinger møtt gjentatte gangerIP67når de er riktig komprimert, og deres forbindelser håndteres installere stress takket værehøy rivemotstand og strekkmotstand, som betyr noe når teknikere reparerer eller omarbeider i bukta.
Silikon
Stor elastisitet ved lav temperatur, sterk mot vann og ozon. Jeg bruker den til utvendige sensorer og takmoduler.
FKM
Sterk olje- og drivstoffmotstand med høyere varmeevne. Jeg liker det rundt motor- og girkasseseler.
EPDM
Utmerket vær- og vannbestandighet til en god pris. Jeg bruker den til generelle kropps- og undervognsapplikasjoner.
HNBR
Balansert varme- og oljeytelse. Et solid alternativ for gjennomføringer under panseret og entrådstetninger.
Jeg følger tre pragmatiske regler:
Lednings OD minus 5–12 %for tetningens indre diameter slik at jeg får en tettsittende interferenspassform uten barberingsisolasjon.
Husboring minus 8–20 %for forseglingens ytre diameter slik at kompresjon skjer ved montering, ikke bare på papir.
Kompresjon satt under 25 %etter 22 timer ved 125 °C som en hurtigskjerm for langvarig elastisitet.
Når jeg henter fra Guoming Rubber, ber jeg om faktiske tråd-OD-vinduer de validerte i stedet for nominelle AWG-diagrammer, fordi jakketykkelsen varierer mye fra leverandør til leverandør.
Kapillær kryplangs tråder fordi entrådsforseglingen er for løs eller krympeklokkemunningen er for åpen.
Overkomprimeringsom flater ut perimeterforseglingen slik at den fjærer dårlig tilbake etter temperatursykluser.
Kjemisk svellingfra olje eller kjølevæske som forbindelsen ikke var formulert for å håndtere.
Installer tårernår en tekniker strekker en forsegling forbi dens designforlengelse under omarbeiding.
Jeg reduserer disse ved å pare forbindelsen til væskeeksponering, sjekke faktisk lednings OD og gi teknikere en kort installasjonsnotat med akseptabel forlengelse og smøreveiledning.
Det gjør de, og her er hvordan jeg tilpasser meg:
Høyspent isolasjonkrever jevn tetting for å holde fuktighet borte fra HV-koblinger og samleskinner. Jeg bekrefter lekkasjemotstanden etter fuktighetsoppløsning.
Miniatyriserte kamera- og radarkontakteretterlate liten kompresjonsmargin. Jeg prioriterer silikoner med lavt kompresjonssett.
Termisk sykling i forseglede kamerahusgjør pusteveier kritiske. Jeg legger til ventilasjonsmembraner slik at tetninger ikke blir tvunget til å utjevne trykket.
Hurtigladet kjølevæske nærhethever baren for glykolresistens. Jeg spesifiserer EPDM eller FKM med dokumenterte svellegrenser.
IP67 dunketter tre termiske sykluser fra -40 °C til 85 °C med 30 minutters opphold
Vil saltei 48–96 timer etterfulgt av terminal millivolt fallkontroller
Dielektrisk tålerfor HV-koblinger etter fuktighetsbløtlegging
Trekk testpå forseglede ledninger for å bekrefte at tetningen ikke har hakk i isolasjonen
Dimensjonale stikkprøverpå wire OD og boring ID hvert parti
Guomings prøver jeg brukte fjernet disse screeningene konsekvent, noe som reddet meg fra å gjenta muggforandringer midt i programmet.
Kan jeg fåmaterial sertifiseringviser olje-, drivstoff- og kjølevæskesvelledata ved mine temperaturer
Hva errivestyrke og ultimat forlengelseså jeg vet at omarbeid er trygt
Forsyner dupartisporbare fargekoderfor å holde linjeforvekslingen lav
Kan du kutte verktøy fortilpasset leppegeometrihvis huset mitt har begrenset låsekraft
Vil du forplikte deg tilIP67 ytelsenår den er satt sammen i henhold til kompresjonsmålet mitt
For Guoming Rubber har jeg bedt om prosesskapasitetsdata om kritiske dimensjoner og mottatt stabile Cp/Cpk-rapporter, noe som hjalp meg med å logge av PPAP raskere.
Jeg bruker aperimeterkontaktforseglingfor å forsvare det sammenkoblede grensesnittet.
Jeg legger til enkoblingspakningnår kontakten sitter på et panel eller deksel som ikke er helt flatt.
jeg avslutter medentråds tetningerfor å stoppe vannet som beveger seg langs hver leder.
Denne tre-lags tilnærmingen holder vann fra utsiden, fra monteringsflaten og fra innsiden. Det er enkelt, og det fungerer.
Deres forseglingssett har gjentatte ganger nåddIP67i mine revisjoner på linjesidennårJeg traff den anbefalte kompresjonen.
Forbindelsene jeg brukte vistehøy rivemotstand og strekkmotstand, som reduserte skrot under repins og sene justeringer av sele.
Ledetider har vært håndterbare for pilot- og SOP-faser, og tilpassede leppeprofiler kom tilbake med minimal iterasjon.
Jeg er ikke interessert i prangende brosjyrer. Jeg vil ha stabil forsegling som overlever ekte dreiemomentpistoler, raske installasjoner og en vinter med veisalt. Det er det jeg har sett i praksis.
Passer wire-OD-ene til forseglingsvinduet på tegningen
Måler husets boring faktisk innvendig toleranse etter støping
Har jeg bekreftet kompresjon etter låseinngrep ved både -30 °C og 80 °C
Kjørte jeg minst én IP67-sjekk etter omarbeid for å simulere felttjeneste
Har jeg verifisert kjemisk kompatibilitet mot faktiske væsker på kjøretøyet
| Selfamilie | Hvor jeg bruker den | Hva det løser | Mitt materialvalg | Mitt røde flagg |
|---|---|---|---|---|
| Koblingsforsegling | Utvendige sensorer, hjulbrønner | Spray, grus, sprut | Silikon eller EPDM | Overflatede lepper etter sykling |
| Koblingspakning | Skott, deksler, hus | Panelflathet og mikrolekkasjer | Silikon | Kutt eller hakkede hjørner under installasjon |
| Enkeltrådsforsegling | Ethvert hulrom med innføring | Kapillær fuktighet langs tråder | HNBR eller FKM nær olje | Feil lednings OD forårsaker lekkasjer |
Hvis du sliter med vanninntrenging eller periodiske feil knyttet til utette grensesnitt, ser jeg gjerne på tegninger og foreslår en tetningsstabel som matcher miljøet og budsjettet ditt. Hvis du vil ha et direkte produksjonsalternativ, kan jeg koble deg til Guoming Rubber-teamet jeg har jobbet med forAutomotive koblingspakningersom traff IP67 med pålitelig rive- og strekkytelse.Kontakt ossmed din wire-OD-serie, husboring, væsker i spill og måltester, og vi vil gi deg prøver og priser. Hvis du allerede vet hva du trenger,send en forespørsel nåog jeg vil prioritere anmeldelsen din.
