Hva er en 12-pinners ledningstetning for elektrisk kontakt og hvordan beskytter den elektriske koblinger?

Hva er en 12-pinners ledningstetning for elektrisk kontakt?

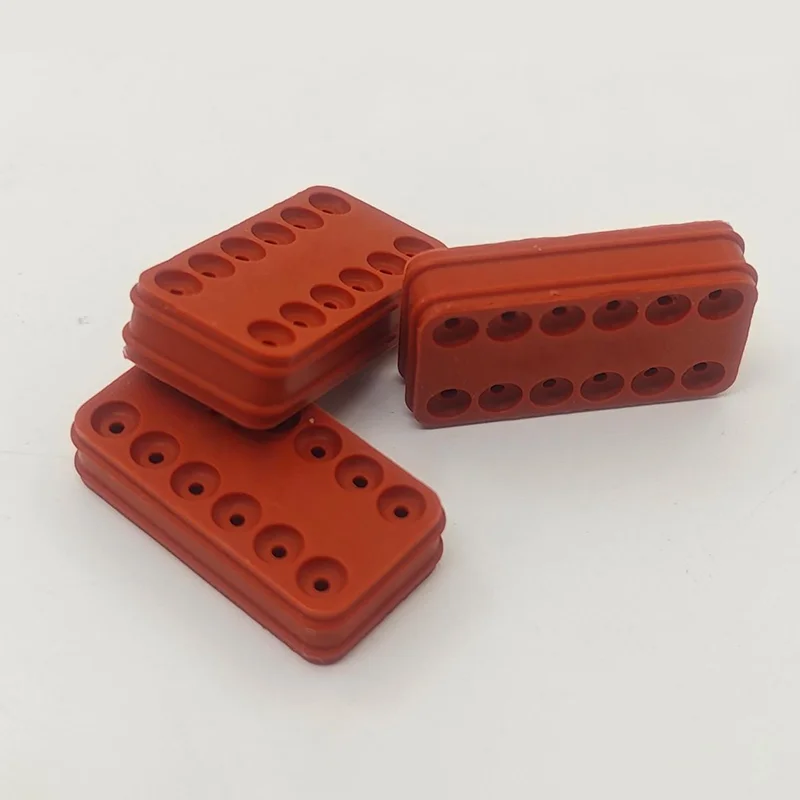

A 12-pinners ledningstetning for elektrisk kontakter en tetningskomponent designet for en elektrisk kobling som inneholder tolv individuelle koblingsposisjoner. Dens primære formål er å forsegle området der ledninger passerer inn i kontakthuset, og forhindrer at uønskede stoffer når de interne terminalene.

I motsetning til selve koblingshuset, er en ledningstetning normalt en relativt liten elastomer komponent. Ytelsen avhenger sterkt av dimensjonsnøyaktighet, materialegenskaper, kompatibilitet med tråddiameter, kompresjon og geometrien til koblingshulen.

I praktiske applikasjoner fungerer tetningen sammen med koblingshuset, terminaler, ledninger, låsemekanismer og andre tetningselementer. Et komplett tetningssystem kan derfor ikke vurderes av gummikomponenten alene. Trådforseglingen må samsvare nøyaktig med koblingsdesignet og kabeldimensjonene.

For elektriske systemer med flere pinner er det spesielt viktig å forsegle hvert ledningsinngangspunkt fordi en liten åpning rundt en kabel kan bli en inngangsvei for fuktighet, støv, olje eller andre forurensninger. Over tid kan forurensning bidra til korrosjon, ustabil elektrisk ytelse, isolasjonsproblemer eller for tidlig komponentfeil.

Hvordan er en 12-pinners trådtetning strukturert?

En typisk 12-pinners tetningsløsning kan inneholde flere tetningsområder som tilsvarer individuelle ledningshulrom. Avhengig av koblingsdesignet, kan tetningen produseres som en individuell ledningstetning, en tetningskomponent med flere hulrom eller en annen spesialisert konfigurasjon.

Forseglingsområdet er normalt avhengig av kontrollert interferens mellom elastomeren og de omgivende koblingskomponentene. Når ledningen er satt inn riktig, komprimeres tetningsleppen eller tetningsflaten rundt wirekappen mens den forblir sikkert plassert inne i koblingshulen.

De viktigste strukturelle faktorene inkluderer vanligvis:

• Indre diameter:Må samsvare nøye med gjeldende lednings- eller kabeldiameter.
• Ytre diameter:Må passe til koblingshulen uten for stor deformasjon.
• Forseglingslepper:Sørg for kontrollert kontakt rundt ledningsoverflaten.
• Oppbevaringsfunksjoner:Bidra til å holde tetningen riktig plassert under montering.
• Materiale tykkelse:Påvirker kompresjon, fleksibilitet og langsiktig tetningsadferd.
• Generell geometri:Må samsvare med kontakthuset og terminalkonfigurasjonen.

Fordi små dimensjonsavvik kan påvirke tetningsytelsen, er presisjonsstøping og konsekvent kvalitetskontroll viktig for produksjonsapplikasjoner.

Hva gjør en 12-pinners trådtetning?

Hovedfunksjonen er å skape en miljøbarriere rundt ledningens inngangspunkt. Imidlertid strekker dens praktiske verdi utover enkel vanntetting.

Det faktiske beskyttelsesnivået avhenger av det komplette koblingssystemet, inkludert husdesign, sammenkoblingstilstand, ledningsdimensjoner, tetningsmateriale, monteringskvalitet og testkrav. Derfor bør en tetning aldri spesifiseres uavhengig av det tiltenkte koblingssystemet.

Hvilke materialer brukes ofte?

Materialvalg er en av de viktigste avgjørelsene når man utvikler eller kjøper en wiretetning. Ulike elektriske miljøer utsetter tetningskomponenter for forskjellige kombinasjoner av temperatur, fuktighet, oljer, kjemikalier, vibrasjoner og mekanisk påkjenning.

Silikongummi vurderes ofte for tetning av elektriske koblinger fordi fleksibiliteten gjør at den kan tilpasse seg wirekapper samtidig som den opprettholder tetningskontakten over temperaturendringer. Imidlertid bør det riktige materialet alltid velges i henhold til det faktiske driftsmiljøet i stedet for bare å velge det mest brukte alternativet.

Hva bør vurderes når du velger en?

Å velge en 12-pinners ledningstetning innebærer mer enn å matche antall koblingsposisjoner. Kjøpere og ingeniører bør bekrefte de fullstendige dimensjons- og miljøkravene før de legger inn en produksjonsordre.

1. Tråddiameter
   Bekreft den faktiske ytre diameteren til ledningsisolasjonen. En tetning designet for en vesentlig forskjellig diameter kan skape utilstrekkelig kompresjon eller overdreven monteringskraft.
2. Dimensjoner for koblingshulrom
   Den ytre geometrien til tetningen må samsvare nøyaktig med koblingshulrommet.
3. Gummimateriale
   Velg forbindelsen i henhold til temperatur, fuktighet, kjemikalier, oljer, UV-eksponering og andre miljøfaktorer.
4. Hardhet
   Gummihardhet påvirker innsettingskraft, kompresjon, fleksibilitet og tetningskontakt.
5. Temperaturområde
   Forventede minimums- og maksimumstemperaturer bør defineres før materialgodkjenning.
6. Miljøvernkrav
   Bestem det nødvendige miljøvernnivået for hele koblingsenheten.
7. Monteringsprosess
   Manuell innsetting, automatisert selemontering, klemmeklemming og koblingssammenkobling kan stille forskjellige krav til tetningen.
8. Produksjonsvolum
   Høyvolumsprosjekter kan rettferdiggjøre dedikert verktøy og optimaliserte støpeprosesser, mens lavvolumsapplikasjoner kan kreve forskjellige utviklingsstrategier.

Hvor brukes 12-pinners wirepakninger?

En 12-pinners forseglingskonfigurasjon kan brukes der hvor flere elektriske kretser trenger å passere gjennom en kontakt samtidig som miljøvern opprettholdes.

• Billedningsnett:Motorrom, kroppselektronikk, lyssystemer, sensorer, kontrollmoduler og andre elektriske kjøretøysystemer.
• Elektriske kjøretøy:Utvalgte elektriske lavspentgrensesnitt, sensorer, kontrollsystemer og elektrisk hjelpeutstyr.
• Industrielt utstyr:Maskiner, automasjonssystemer, styreskap, sensorer, motorer og mobilt utstyr.
• Landbruksmaskiner:Utstyr utsatt for gjørme, regn, støv, vibrasjoner og temperaturendringer.
• Anleggsmaskiner:Tungt utstyr som krever holdbare elektriske tilkoblinger i krevende utendørsmiljøer.
• Utendørs elektriske systemer:Utstyr utsatt for regn, støv, fuktighet og skiftende miljøforhold.
• Spesialisert elektronisk utstyr:Applikasjoner som krever kompakt flerkretsledning med miljøforsegling.

Den nøyaktige applikasjonen bestemmer nødvendig materiale, dimensjoner, tetningsstruktur og valideringsmetode. En komponent som er egnet for et beskyttet innendørs kontrollsystem er kanskje ikke egnet for et eksponert motorrom eller kraftig utendørsmaskin.

Hvordan bør en wirepakning installeres?

Riktig installasjon er viktig fordi selv en tetning av høy kvalitet kan miste sin effektivitet hvis den blir skadet, feilplassert eller paret med en uegnet ledning.

1. Inspiser forseglingen:Se etter kutt, sprekker, deformasjoner, blink, forurensning eller andre synlige defekter.
2. Bekreft ledningskompatibilitet:Kontroller at tråddiameteren tilsvarer det spesifiserte tetningsområdet.
3. Forbered ledningen:Sørg for at stålkappen er ren og uskadet.
4. Plasser forseglingen riktig:Sørg for at tetningskomponenten er orientert i henhold til koblingsdesignet.
5. Sett terminalen forsiktig inn:Unngå å rive eller rulle tetningsleppen under terminalinnføring.
6. Bekreft terminaloppbevaring:Bekreft at terminalen har nådd riktig posisjon og låsemekanisme.
7. Inspiser den endelige monteringen:Kontroller tetningsposisjonen og koblingsforholdet før testing.

For automatisert produksjon bør tetningen også vurderes for kompatibilitet med innsettingsutstyr, verktøy, monteringshastighet og smørekrav. Overdreven innføringskraft kan skade tetningen eller ledningen, mens utilstrekkelig kompresjon kan redusere miljøbeskyttelsen.

Hvilke problemer kan en dårlig valgt forsegling forårsake?

Mange koplingsforseglingsproblemer stammer fra et misforhold mellom tetningen og den faktiske applikasjonen snarere enn fra konseptet med selve tetningssystemet.

Disse problemene viser hvorfor kjøpsbeslutninger bør baseres på fullstendige tekniske spesifikasjoner i stedet for pris eller utseende alene.

Hvordan forbedrer tilpasset produksjon koblingsforseglingen?

Standard tetningskomponenter er praktiske når dimensjonene til koblingen og ledningen allerede samsvarer med et etablert design. Imidlertid krever mange OEM- og industriprosjekter tilpasset geometri på grunn av spesielle koblingshulrom, uvanlige ledningsdiametre, begrenset installasjonsplass eller krevende miljøforhold.

Tilpasset produksjon gjør at tetningsprofil, dimensjoner, materiale, hardhet, farge og produksjonsprosess kan utvikles rundt kundens applikasjon.

For eksempel kan et tilpasset 12-pinners ledningsforseglingsprosjekt kreve:

• Tilpassede indre diametre for forskjellige ledningsspesifikasjoner
• Spesiell ytre geometri for et proprietært kontakthus
• Ulike tetningsleppedesign
• Spesifikk gummihardhet
• Tilpassede farger for kretsidentifikasjon
• Materialvalg basert på temperatur eller kjemisk eksponering
• Verktøy utviklet fra tegninger, prøver eller 3D-data
• Konsekvent dimensjonskontroll for høyvolumproduksjon

Zhejiang Guoming Rubber Technology Co., Ltd.kan vurderes ved innkjøp av tilpassede gummitetningskomponenter for elektriske koblingsapplikasjoner. For OEM-prosjekter kan det å gi fullstendig teknisk informasjon i begynnelsen av utviklingen bidra til å redusere unødvendige prøvetakingssykluser og forbedre kommunikasjonen mellom koblingsdesigneren, pakningsprodusenten og monteringsteamet.

Hva bør kjøpere spørre en produsent av trådtetning?

Før de velger leverandør, bør innkjøpsteam etablere en tydelig teknisk sjekkliste. Dette bidrar til å forhindre at en komponent som ser riktig ut blir brukt i en uegnet applikasjon.

For industri- og bilprogrammer bør kjøpere også vurdere produksjonskonsistens, sporbarhet, teknisk kommunikasjon, verktøystyring, pakking, leveringsevne og langsiktig forsyningsstabilitet.

Et pålitelig leverandørforhold bør strekke seg utover den første prøven. Langsiktig koblingsytelse er avhengig av å opprettholde stabile materialegenskaper, dimensjonsnøyaktighet og produksjonskontroller på tvers av flere batcher.

Ofte stilte spørsmål

Endelige betraktninger

A 12-pinners ledningstetning for elektrisk kontakter en liten komponent med en viktig rolle i påliteligheten til en elektrisk flerkretsforbindelse. Effektiviteten avhenger av samspillet mellom materiale, geometri, ledningsstørrelse, koblingshulrom, kompresjon, monteringsprosess og miljøforhold.

For ingeniørteam er det viktigste trinnet å definere det komplette driftsmiljøet før du velger tetningsmateriale og dimensjoner. For innkjøpsteam bør leverandørkapasitet, produksjonskonsistens, tilpasningsstøtte og kvalitetskontroll vurderes sammen med enhetsprisen.

Når en standardkomponent ikke kan tilfredsstille kravene, kan en OEM-designet ledningstetning gi en mer presis passform for koblingssystemet. Arbeid direkte fra tekniske tegninger, prøver eller dimensjonsspesifikasjoner kan også hjelpe produsenter med å utvikle en tetningsløsning som er bedre tilpasset den endelige applikasjonen.
